Formeln für Knicken von Stäben (Euler & Tetmajer)

Hier wird anhand eines allgemeinen Bei­spiels be­schrieben, welche Schritte bzw. Formeln nötig sind, um die Sicherheit gegen Knicken berechnen zu können, wenn die Last und die Quer­schnitts­form bekannt sind. Es sind die vier klas­sischen Euler­fälle zu berück­sichtigen, wobei ent­weder nach Tet­majer (unelas­tischer Bereich) oder Euler (Hooke­scher bzw. elas­tischer Bereich) gerechnet wird. Benötigte Werte findet man in Tabellen.



Link zu Unterseite:

Wie geht man bei der Be­rech­nung gegen Knicken vor?

In den folgenden Ab­schnitten werden alle benötigten Formeln zur Berechnung dieser Größen ange­geben:

  • Knicklänge lk
  • Knick­spannung σK
  • Schlank­heits­grad λ
  • Grenz­schlankheit λg
  • Knick­druck­kraft FK
  • Knick­sicher­heit S

Werbung

Die vier Eulerfälle - Faktor β zur Berech­nung der Knick­länge lk

Zuerst muss man ent­scheiden, welcher der vier Euler­fälle vor­liegt. Das folgende Bild zeigt die vier Euler­schen Knick­fälle, wobei der dazu­gehörende Faktor β ange­geben wird. Die roten Pfeile stellen dabei die Kraft F dar:



Die vier Eulerschen Knickfälle, kurz Eulerfälle genannt.
Die vier Eulerschen Knickfälle
  • Fall 1: Der Stab ist am Boden fest ein­ge­spannt und das obere Ende ist kom­plett frei beweg­lich. Für diese Anord­nung gilt: β = 2.
  • Fall 2: Am unteren Ende befindet sich ein Fest­lager, oben ein Los­lager: β = 1. Das ist der in Praxis am häufig­sten vor­kom­mende Fall.
  • Fall 3: Am Boden wird der Stab fest ein­ge­spannt, während oben ein Los­lager ver­wendet wird. Hier gilt: β = 0.699.
  • Fall 4: Auch hier befindet sich unten eine feste Ein­span­nung. Das obere Ende wird hin­gegen in einem Längs­schlitz ge­führt: β = 0.5.

Die Knick­länge lk wird durch Multi­pli­kation von Faktor β und Stab­länge l berech­net. Es gilt also der folgende Zusammen­hang:

Formel zur Berechnung der Knicklänge
Knicklänge
l Länge des Stabes in mm
β Faktor zur Berechnung von lk



Abhängig von den Lagerungs­bedin­gungen ergeben sich daher unter­schied­liche Knick­längen.

Formel für Schlankheitsgrad λ

Zunächst berechnet man sich den Schlank­heits­grad λ, wobei neben den schon bekannten Größen auch die Fläche und das kleinste Flächen­träg­heits­moment des Stabes benötigt werden:

Formel zur Berechnung des Schlankheitsgrades
Schlankheitsgrad
A Querschnittsfläche des Stabes in mm2;
Imin Kleinstes axiales Flächenträgheitsmoment in mm4



Der Schlankheits­grad λ ist eine dimen­sions­lose Größe (korrekt: Größe der Dimension 1) und wird daher nur als Zahlen­wert ohne Ein­heit ange­geben.

Formel & Tabelle für Grenzschlankheit

Die Grenz­schlankheit λg des verwendeten Werk­stoffes kann mit der nächsten Formel bestimmt werden:

Formel zur Berechnung der Grenzschlankheit
Grenzschlankheit
E E-Modul in N/mm²
Rp0.2 Elastizitätsgrenze/Fließgrenze bzw. Streck­grenze in N/mm²



Durch Einsetzen der werk­stoff­spezifischen Werte in die obige Formel erhält man die in der folgenden Tabelle zu findenden Grenz­schlank­heiten λg für die wichtigsten Werk­stoffe. Zusätz­lich wird auch die Streck­grenze ange­geben:



 Werkstoff Grenz­schlankheit λg Streckgrenze Rp0.2
 S235 (früher St37) 105 235
 S355 (früher St52) 85 355
 Grauguss (EN-GJL-200) 80* /
 Fichtenholz 100*



* Hinweis:

Besitzt ein Werkstoff keine Streck­grenze, kann die Grenz­schlank­heit alter­nativ durch Gleich­setzen der Knick­spannungen nach Euler und Tet­majer bestimmt werden (Schneiden von zwei Funk­tionen).

Diagramm für Knick­span­nung in Abhängigkeit von λ

Falls der berechnete Schlank­heits­grad λ über der Grenz­schlank­heit λg liegt, wird nach Euler (Hooke­scher bzw. elas­tischer Bereich), andern­falls nach Tetmajer (unelas­tischer Bereich) gerechnet.

Liegt der Schlankheits­grad hin­gegen unter λp, spricht man von quetschen. Es handelt sich dann um kein Stabili­täts­problem, da in diesem Fall die Knick­spannung größer als die Streck­grenze ist, der Werk­stoff in der Regel (vor allem im Maschinen­bau!) aber nicht über die Streck­grenze be­lastet werden darf. Wie man die Quetsch­grenze λp be­rechnet, findet man etwas weiter unten auf dieser Seite.





Schlankheitsgrad-Knick­spannung-Dia­gramm für S235

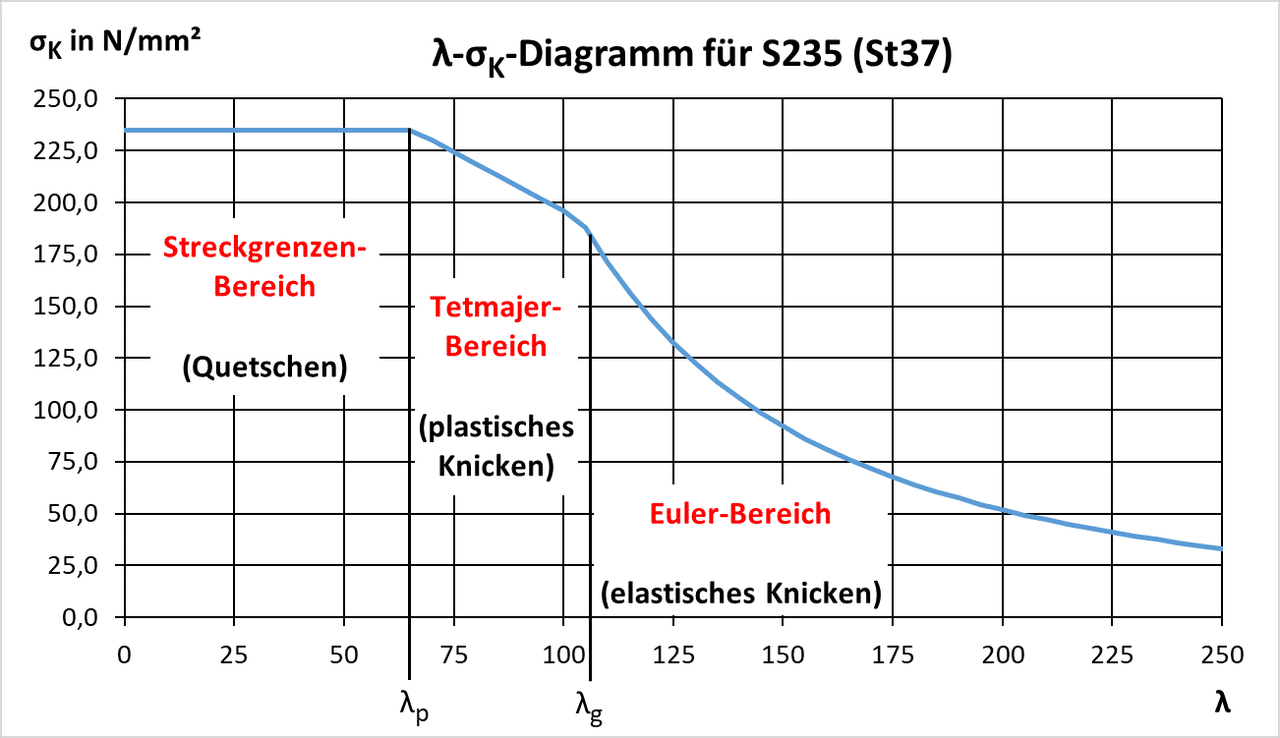

Im folgenden Dia­gramm ist der Zusammen­hang zwischen dem Schlank­heits­grad λ und der Knick­spannung σK für den Bau­stahl S235 darge­stellt:

Schlankheitsgrad-Knickspannung-Diagramm_Baustahl S235
Schlankheitsgrad-Knickspannung-Diagramm (Baustahl S235 bzw. St37)





Schlankheitsgrad-Knick­spannung-Dia­gramm für S355

Für den Baustahl S355 sieht dieses Dia­gramm recht ähn­lich aus, wobei es in diesem Fall jedoch keinen Streck­grenzen-Bereich gibt, da die Knick­spannung σK stets unter­halb der Streck­grenze von 355 N/mm2 liegt:

Schlankheitsgrad-Knickspannung-Diagramm_Baustahl S355
Schlankheitsgrad-Knickspannung-Diagramm (Baustahl S355 bzw. St52)

Formeln für Knick­span­nung & Knick­druck­kraft (Knick­last)

Die Formeln für die Knick­spannung σK und für die Knick­druck­kraft FK (= Knicklast) lauten:



Streckgrenze

Konstante



0 < λ < λp



Die Knick­spannung liegt über der Streck­grenze, somit liegt kein Stabili­täts­problem vor! Es handelt sich hier um quetschen.



σK > σmax = Rp0.2



Fmax = σmax * A

Tetmajer (unelastischer Bereich)

Tetmajer-Gerade



λp < λ < λg





Formel zur Berechnung der Knickspannung nach Tetmajer (unelastischer Bereich)
Knickspannung
Formel zur Berechnung der Knickdruckkraft nach Tetmajer (unelastischer Bereich)
Knickdruckkraft

Euler (elastischer Bereich)

Euler-Hyperbel



λg < λ < λmax = 250



Formel zur Berechnung der Knickspannung nach Euler (Hookescher bzw. elastischer Bereich)
Knickspannung
Formel zur Berechnung der Knickdruckkraft nach Euler (Hookescher bzw. elastischer Bereich)
Knickdruckkraft

λp, λg Grenzwerte; Formeln zur Berechnung und Tabellen siehe weiter oben bzw. unten!
λ Schlankheitsgrad
σK Druckspannung, bei der der Stab seitlich ausknickt; in N/mm²
FK Kraft, bei der der Stab seitlich ausknickt; in kN
Rp0.2 Elastizitätsgrenze bzw. Streck­grenze in N/mm²
σmax Üblicherweise maximal zulässige Spannung
E E-Modul in N/mm²; passende Werte findet man z. B. in Wikipedia
lk = β · l Knicklänge
β Faktor aufgrund der Lagerung des Stabes
l Länge des Stabes in mm
Imin Kleinstes axiales Flächenträgheitsmoment in mm4
A Querschnittsfläche des Stabes in mm²
a, b, c Koeffizienten für die Tetmajer-Gleichung



Achtung:

Im Euler-Bereich knicken bei identer Lagerung und Quer­schnitts­form alle Stähle unter der­gleichen Last, da sie den­selben E-Modul besitzen!





Tabelle mit Werten für die Koeffizienten der Tetmajer­gleichung

(negative Vor­zeichen von b be­achten!)



 Werkstoff Koeffizient a Koeffizient b Koeffizient c
 S235 (früher St37) 310 -1.14 0
 S355 (früher St52) 335 -0.62 0
 Grauguss 776 -12.0 0.053
 Fichtenholz 29.3 -0.194 0

Quelle: Wikipedia

Berechnung der Quetschgrenze λp

Im oberen Dia­gramm ist auch eine Quetsch­grenze λp ein­ge­zeichnet. Diesen Wert bekommt man, indem man die Knick­spannung nach Tet­majer gleich der Streck­grenze Rp0.2 setzt und danach diese Gleichung um­formt:

λp = (a - Rp0.2) / b



Das sei hier für den Bau­stahl S235 ge­zeigt:

Rp0.2 = a + b · λ ⇒ 235 = 310 - 1.14 · λ ⇒ 310 - 235 = 1.14 · λ⇒ (310 - 235) / 1.14 = λ

⇒ λp = 65.79



 Werkstoff Grenze λp
 S235 (früher St37) 65.8
 S355 (früher St52) /



Für den Bau­stahl S355 existiert keine Quetsch­grenze, weil sich die Knick­spannung immer unter­halb der Streck­grenze befindet!

Sicherheit gegen Knicken

Zuletzt wird die Knicksicher­heit S berechnet:

Formel zur Berechnung der Knicksicherheit
Knicksicherheit
FK Kraft, bei der der Stab seitlich ausknickt; in kN
F gegebene Kraft in kN



Es sind immer relativ große Sicher­heiten einzu­planen, da die Berech­nungen eigent­lich nur für einen idealen Stab gelten:

  • Der Stab muss homogen sein.
  • Die Kraft hat genau in der Stab­achse anzu­greifen und das im rechten Winkel zum Quer­schnitt.
  • Es dürfen keine anderen Kräfte oder Mo­mente vor­handen sein (zum Bei­spiel Wind­lasten).





In welchem Bereich die Sicher­heit gegen Knicken liegen sollte, kann man der folgenden Tabelle ent­nehmen:



  Sicherheit
Maschinenbau Stahlbau
 Euler 5 - 10 2.5
 Tetmajer 3 - 8 1.5
